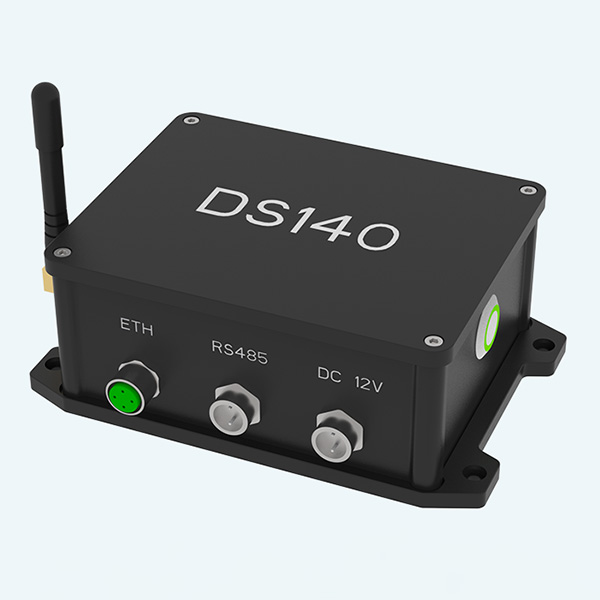

螺栓預緊力采集器DS140

DS140，可外接4個探頭

產品中心螺栓監測產品螺栓預緊力（超聲）采集器

通道數量4
特征數據螺栓預緊力
預緊力測量精度1.5%
適用范圍螺紋端安裝：M30及以上六角頭安裝：M20及以上螺栓總長度：200-6000 mm
溫度測量量程-40～85℃
溫度測量精度±1℃
數據采樣率最高1Hz，可配
通信100M以太網；RS485（可選）
防護等級IP67

產品簡介

產品參數

資料下載

概覽

DS 系列螺栓預緊力采集器是專為工業設備關鍵螺栓的健康狀態監測應用而設計的工業級數據采集器。采集器具有抗干擾、高精度、和堅固耐用等特點，適合在各種惡劣工業環境中長時間使用。

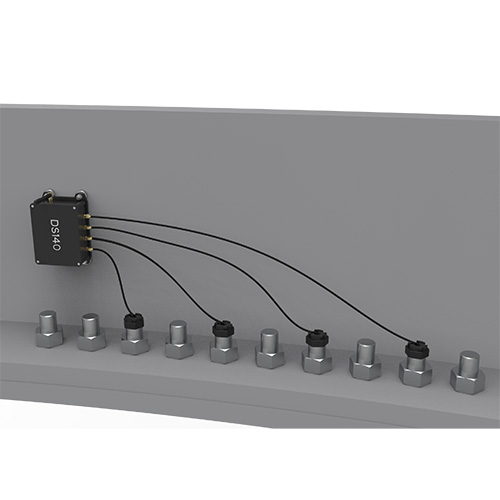

DS140 可外接 4 個探頭。探頭采用超薄型設計，安裝方便。DS 系列螺栓預緊力采集器適用于多種場景，包括風電地腳錨栓、塔筒螺栓、葉根螺栓、水輪機緊固螺栓、鋼結構橋梁緊固螺栓等。

采集器采用高精度的超聲波技術，能夠精確測量超聲波回波時間。同時，探頭還集成了溫度采集功能，可以測量螺栓表面的溫度。通過應用溫度補償算法，采集器能夠在不同工作溫度下測量準確可靠的螺栓預緊力（軸向應力）。

采集的數據通過網絡傳輸?shù)竭h(yuǎn)程監控平臺。用戶可以遠程監控螺栓的預緊力，及時接收螺栓發生松動、疲勞、斷裂的報警信息，持續跟蹤螺栓松動的全過程，保障設備的安全運行，避免非計劃停機，降低運維的時間和成本。

探頭采用非侵入式的方式安裝在螺栓的一個端面。采集器通過探頭向螺栓內部發射超聲波信號，當超聲波傳播到螺栓的另一個端面或斷裂面時，會被反射回來，并由采集器接收信號進行處理。利用先進的信號處理技術和溫度補償算法，采集器能夠準確計算螺栓的預緊力，并進一步判定螺栓的松動、疲勞、斷裂等狀態。
