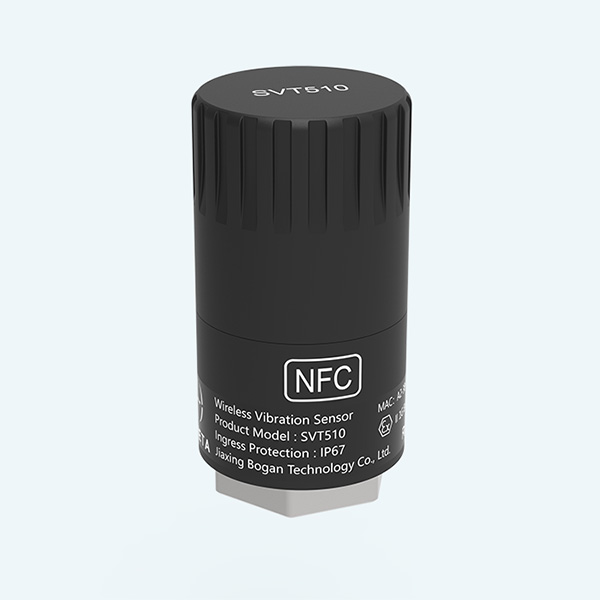

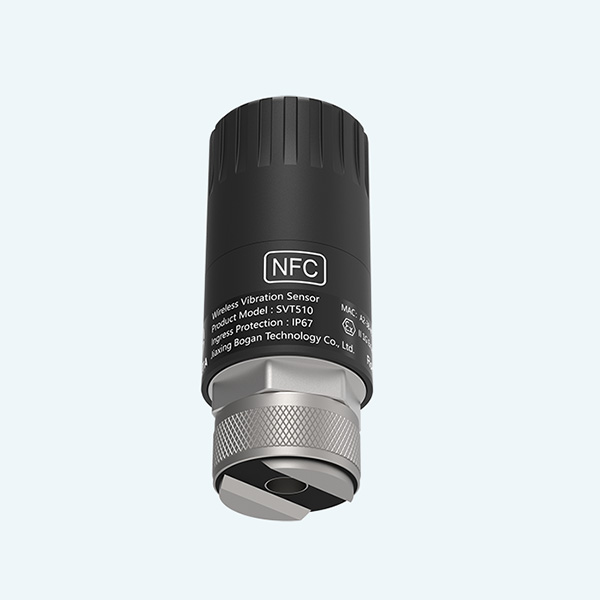

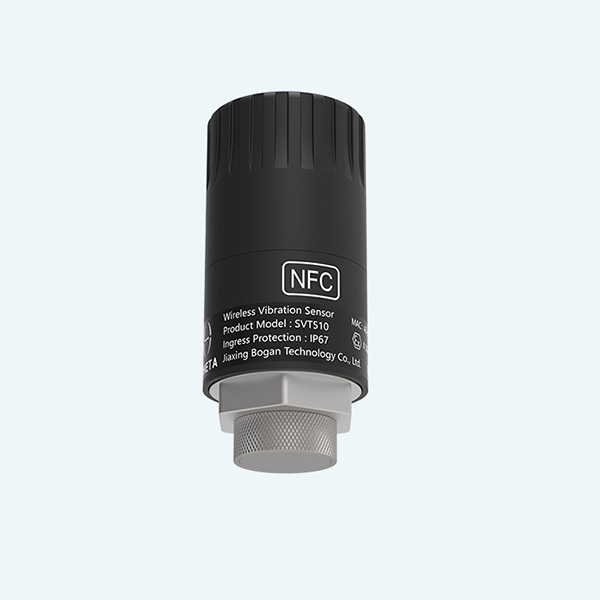

無線振動溫度傳感器SVT510-C

加速度頻率響應：主軸0-6k；副軸0-5k

產品中心振動溫度傳感器無線（Cat.1）振動溫度傳感器

無線通信4G Cat.1
加速度頻率響應6K/5K
加速度量程±16g
加速度采樣分辨率16位
加速度采樣頻率0.4-26.67k
溫度量程-40～125℃
溫度精度±1℃
防爆等級EX ia IIC T4 Ga
防護等級IP67
續航時間2-10年

產品簡介

產品參數

資料下載

系統架構

概覽

SVT 系列無線振動溫度傳感器是專為設備狀態監測和故障診斷應用而設計的工業級傳感器。傳感器集成了振動和溫度采集功能，具有低噪聲、高精度、超低功耗和堅固耐用等特點，適合在各種惡劣工業環境中長時間使用。

傳感器采用了高性能的三軸加速度傳感器來測量設備的振動信號。SVT510-C 采用了三軸 MEMS 傳感器。

傳感器采用工業級結構設計，能完整無損地采集被測設備的振動信號。同時，傳感器具有強大的邊緣計算能力，可計算出24維特征振動數據，用于發現各種機械異常和故障。

傳感器支持周期性采集或低功耗喚醒觸發采集，將采集到的特征數據和波形數據通過無線傳輸送至遠程監控平臺。用戶可以隨時遠程監控設備的振動和溫度參數，及時察覺設備的異常運行狀態。通過對波形數據進行深入分析，用戶能夠進行故障診斷，包括但不限于旋轉設備的松動、不平衡、不對中、軸承故障、齒輪故障、葉片故障等。這種實時監控和遠程診斷能力有助于保障設備的安全運行，避免因故障而導致的非計劃停機，進而降低了運維時間和成本。

特點與優勢

精準測量

采用低噪聲、工業級結構設計，能夠?qū)崿F(xiàn)精準的設備振動測量

便捷安裝

無需連線，可通過螺紋緊固、粘貼或磁吸方式方便地安裝傳感器

無線傳輸

多種無線通訊方式可選，可穩定傳輸特征數據和波形數據

超低功耗

功耗微瓦級，內置電池可持續工作2-10年

堅固耐用

防水、防塵、防震、耐腐蝕、本安型防爆，適用于惡劣的工業環境

靈活配置

可根據需要設置量程，采樣頻率、采集點數、采樣間隔等參數

遠程監控

可隨時隨地獲取數據，實現自動報警，長期無需維護

手機直連

支持藍牙5.0技術，可直接連接手機APP進行設備點檢

加速度傳感器類型MEMS
加速度采樣分辨率16位
加速度量程±16g
速度量程(@80Hz)200mm/s
加速度靈敏度0.5mg/LSB
加速度頻率響應6K/5K
諧振頻率-
溫度漂移1%/℃
非線性2%
噪聲(μg/√Hz)75
加速度采樣頻率0.4-26.67k
特征數據采樣點數1k/2k/4k；可設置
速度有效值頻率范圍10Hz-1kHz
位移峰峰值頻率范圍10Hz-1kHz（低頻：10Hz-200Hz；高頻：200Hz-1kHz）
加速度包絡采樣率25.6/26.67/51.2/64ksps：500Hz-10kHz（SKF ENV3）；其他采樣率：500Hz高通濾波器
加速度 FFT2048線；輸出基準頻率和一倍頻、二倍頻、三倍頻、半倍頻的幅值
24維振動特征數據頻率、加速度峰值、加速度有效值、速度有效值、位移峰峰值、加速度包絡、歪度、歪度指標、裕度因子、波峰因子、峭度、峭度指標、脈沖因子、一倍頻幅值、二倍頻幅值、三倍頻幅值、半倍頻幅值、方差、譜方差、譜均值、譜有效值、傾斜角、翻滾角、俯仰角
溫度測量量程-40～125℃
溫度測量精度±1℃
數據采集間隔低功耗振動喚醒觸發，或定期1、2、5、10、15、20、30、60、120分鐘；可設置
波形數據采樣時間10-20000ms
數據存儲空間64MB
無線通信4G Cat.1
電池6500mAh，可更換
重量211g
工作溫度-40～85℃
工作濕度10%～90% RH
外殼材料不銹鋼、耐候工程塑料
防爆等級EX ia IIC T4 Ga
防護等級IP67
安裝方式M6螺紋緊固、粘膠、磁吸（可選）
